Pulizia stufa camper Trumatic S3002

pulizia stufa

Prima dell'arrivo dell'autunno e del freddo, è indispensabile effettuare un controllo, ma soprattutto la pulizia della stufa per migliorare le sue prestazioni

 di Lorenzo Gnaccarini

La stufa TRUMATIC S3002 è una delle più diffuse sui veicoli ricreazionali, camper e caravan, soprattutto nei veicoli più datati e quelli di fascia medio bassa. Sono tanti i pregi di questa affidabile stufa: consumi bassi, consuma poca elettricità, prezzo contenuto e, soprattutto, di facile ed economica manutenzione.

Prima che inizi l'inverno, è opportuno eseguire alcuni controlli e pulire accuratamente dalla polvere tutte le parti dell'impianto di riscaldamento.

La pulizia della stufa permette di evitare il classico cattivo odore di polvere bruciata all'accensione, liberare le varie tubazioni e la ventola dagli accumuli della polvere, per consentire, quindi, di avere un impianto di riscaldamento più efficiente e con maggiore portata di aria, igienico, sicuro e riscaldare meglio il camper e la caravan durante le giornate invernali.

Alcune operazioni necessitano di molta attenzione ed una certa manualità.

ATTENZIONE: evitare di modificare o manomettere tubi alimentazione del gas, tubo di scarico dei gas, sui componenti della stufa, ecc... queste attività devono essere svolte SOLO da personale specializzato.

Ecco come abbiamo fatto noi

Tempo di esecuzione: 60 minuti circa

Materiale necessario: nessuno

Utensili ed attrezzature: giravite universale, bidone aspiratutto, stracci, stecchini di legno

Modalità di esecuzione

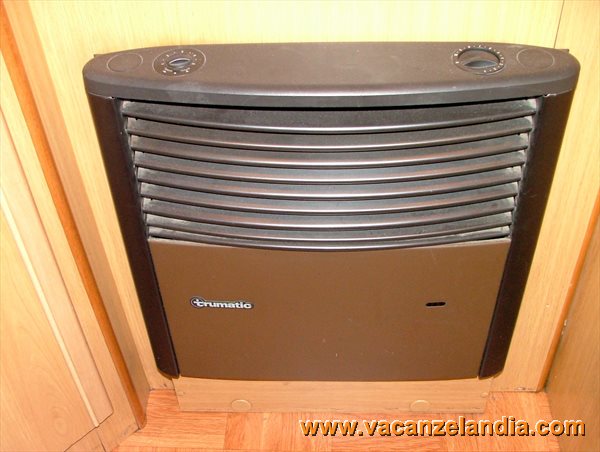

Ecco la nostra utile ed affidabile stufa Trumatic S3002 che andremo a pulire accuratamente dalla polvere.

pulizia stufa camper trumatic s3002 01

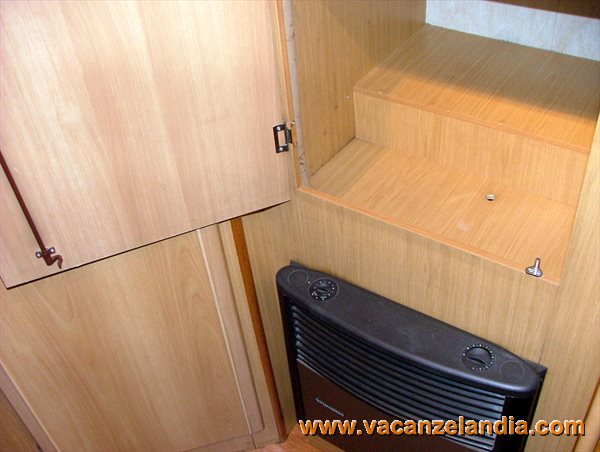

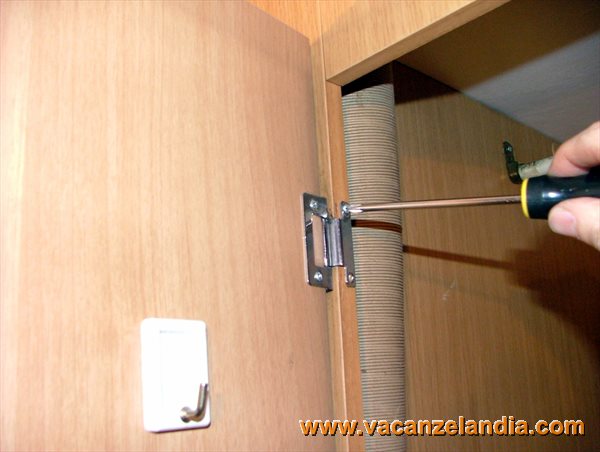

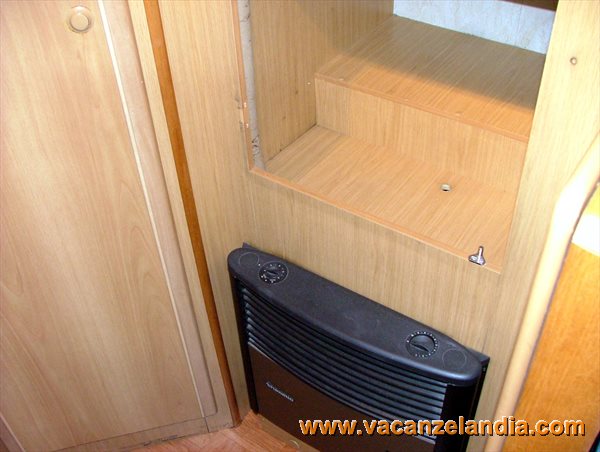

La caldaia Trumatic S 3002, solitamente, è installata sotto il vano guardaroba, quindi, per lavorare meglio, conviene svuotare completamente l'armadio e smontare la porta, per avere meno ostacoli durante le varie operazioni.

pulizia stufa camper trumatic s3002 02pulizia stufa camper trumatic s3002 03pulizia stufa camper trumatic s3002 04

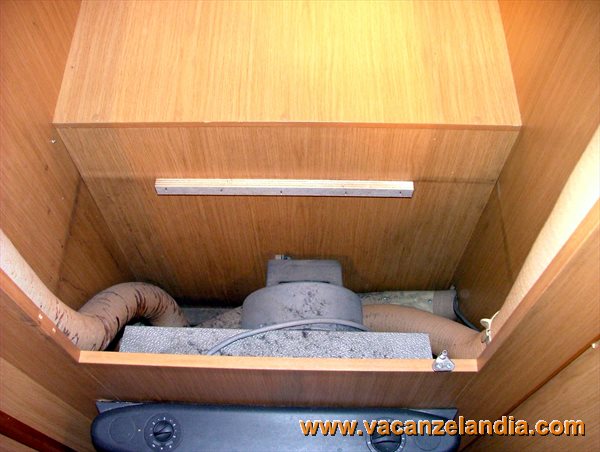

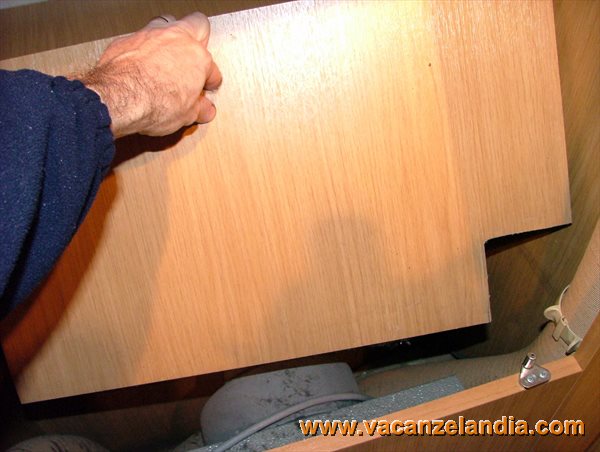

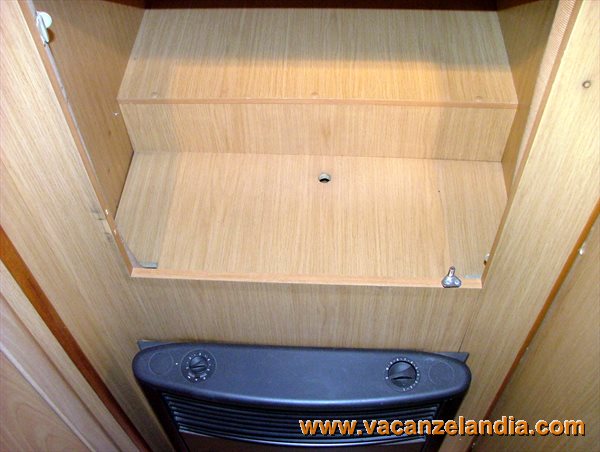

Noi abbiamo rimosso il ripiano dell'armadio per accedere agevolmente anche alla parte posteriore della stufa.

pulizia stufa camper trumatic s3002 05pulizia stufa camper trumatic s3002 06pulizia stufa camper trumatic s3002 07


Togliere la manopola di accensione e regolazione, estraendola delicatamente dalla sede.

pulizia stufa camper trumatic s3002 08

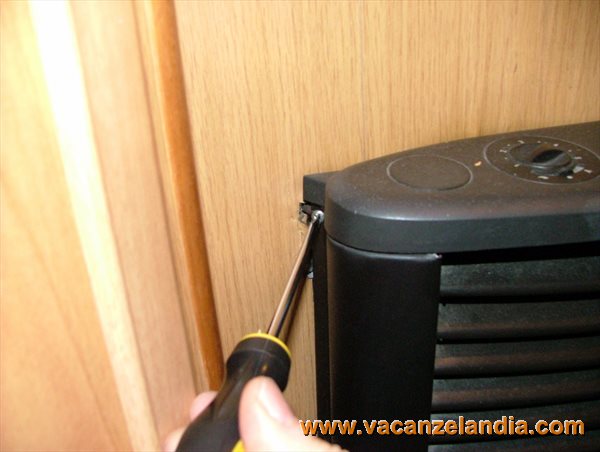

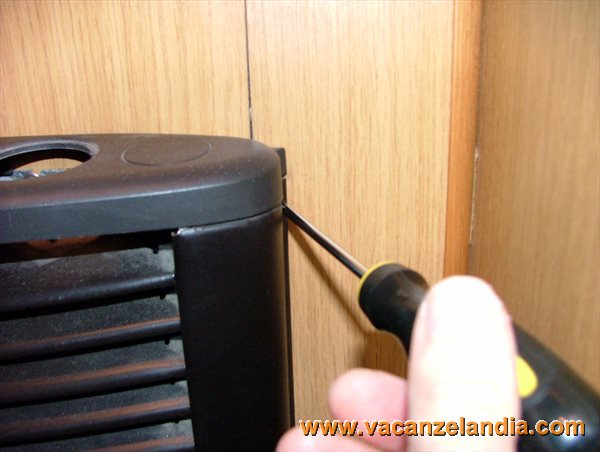

Rimuovere le due viti di fissaggio del pannello frontale.

pulizia stufa camper trumatic s3002 09pulizia stufa camper trumatic s3002 10

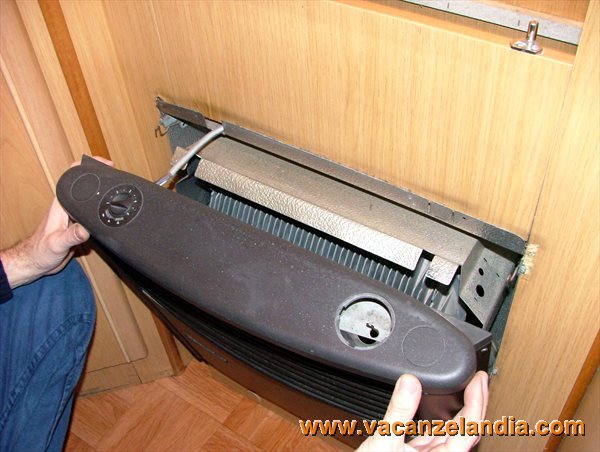

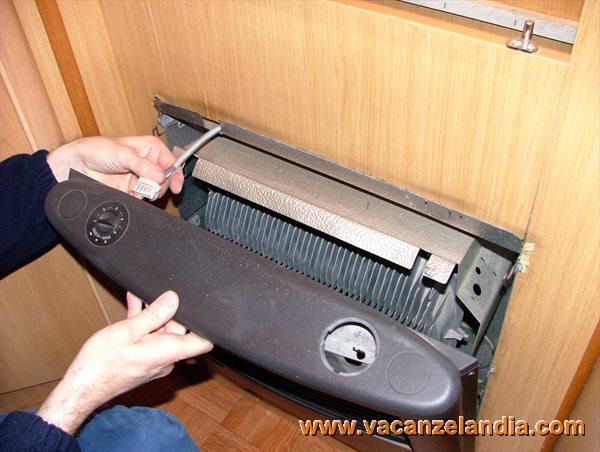

Allontanare delicatamente il frontale dal corpo della stufa e staccare il connettore del comando del ventilatore Trumavent.

pulizia stufa camper trumatic s3002 11pulizia stufa camper trumatic s3002 12

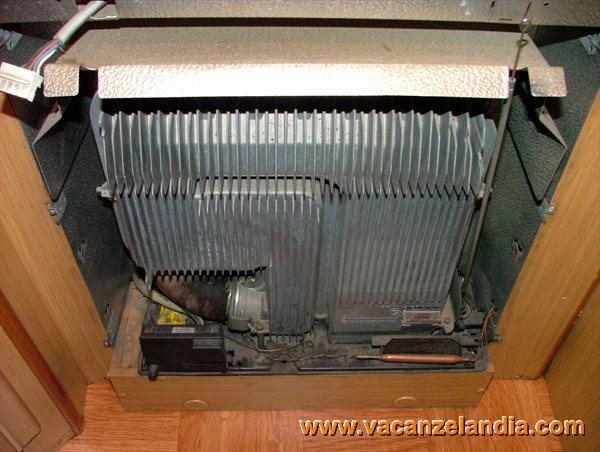

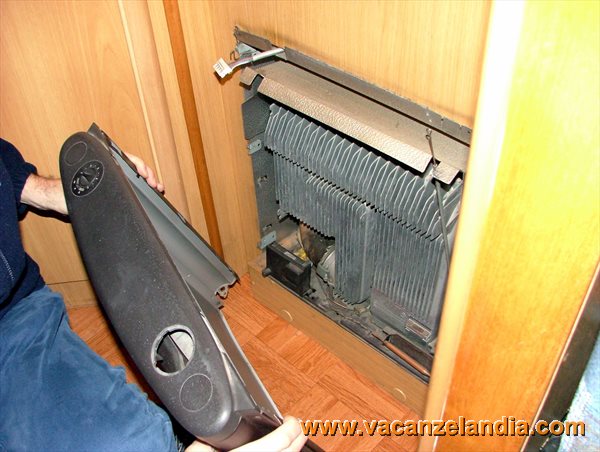

Sollevare il frontale tenendolo inclinato e riporre a parte. Ora lo scambiatore di calore è accessibile.

pulizia stufa camper trumatic s3002 13pulizia stufa camper trumatic s3002 14

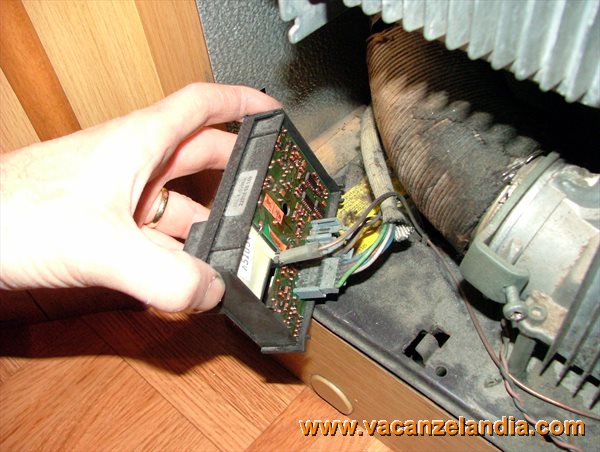

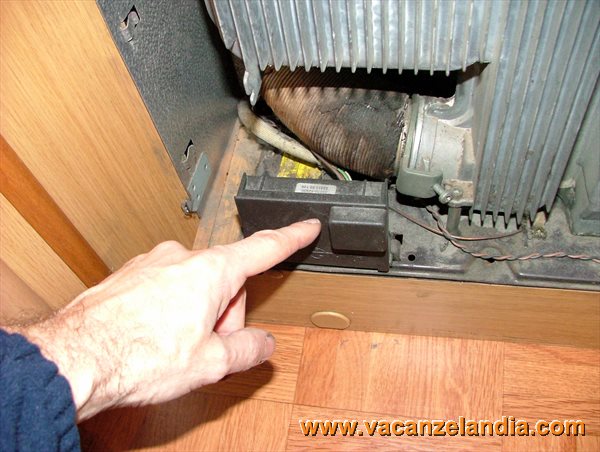

In basso a sinistra c'è l'accenditore automatico, una centralina che, nel nostro caso, è alimentata direttamente, mentre in altre stufe Trumatic è alimentato con batterie stilo.

In caso di accenditore con le batterie, controllare la carica oppure sostituitele per maggior sicurezza.

pulizia stufa camper trumatic s3002 15pulizia stufa camper trumatic s3002 16

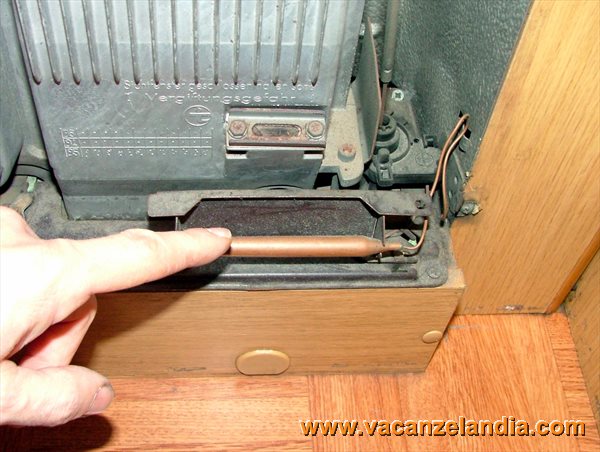

In basso a destra c'è la sonda del termostato.

Pulire accuratamente dalla polvere affinché possa rilevare correttamente la temperatura ambientale.

pulizia stufa camper trumatic s3002 17

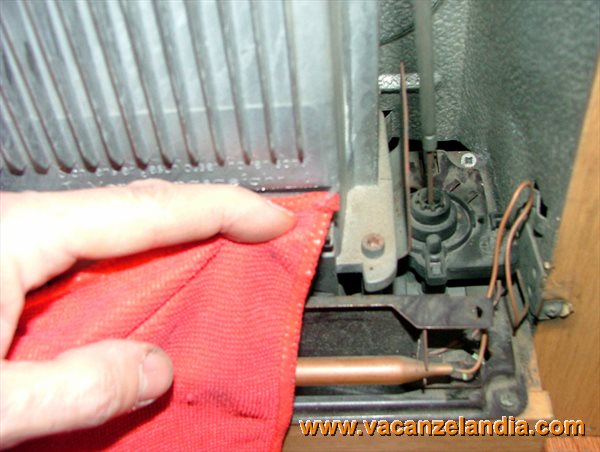

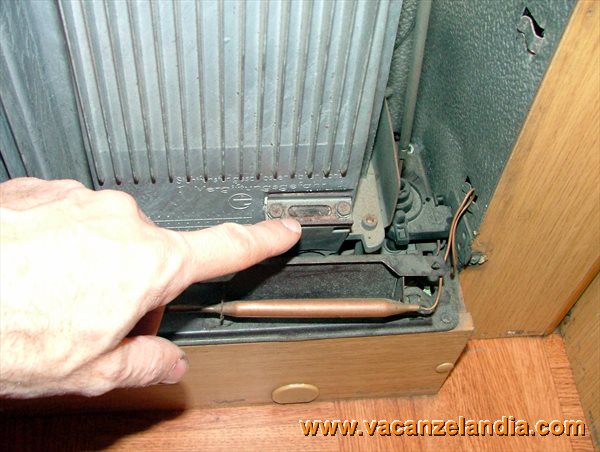

In basso a destra c'è lo spioncino per l'osservazione della fiamma.

Pulire accuratamente il vetrino con un panno leggermente bagnato con acqua, per consentire una visuale perfetta.

pulizia stufa camper trumatic s3002 18pulizia stufa camper trumatic s3002 19

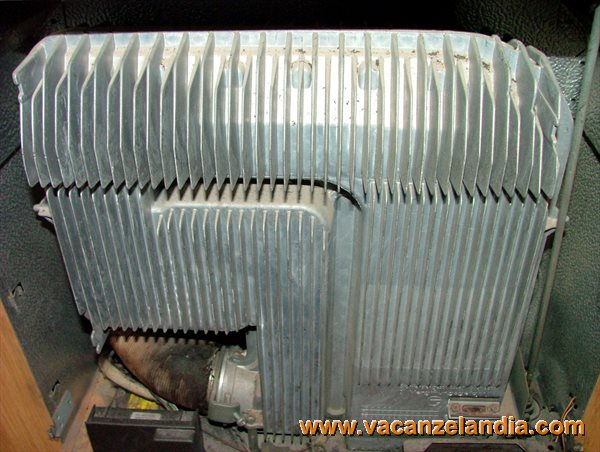

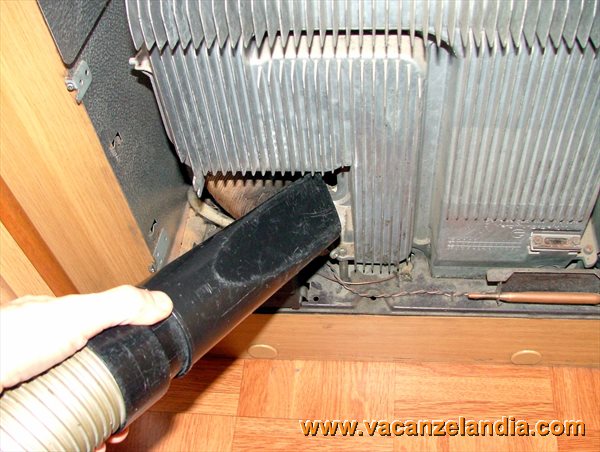

Aspirare la polvere dalle parti più nascoste dello scambiatore di calore utilizzando la bocchetta sottile del bidone aspiratutto.

pulizia stufa camper trumatic s3002 20pulizia stufa camper trumatic s3002 21

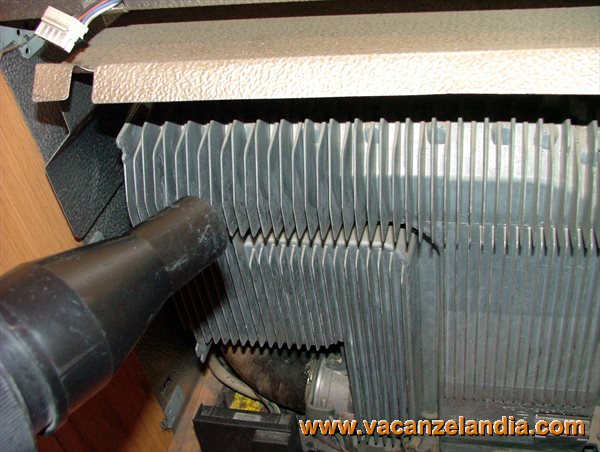

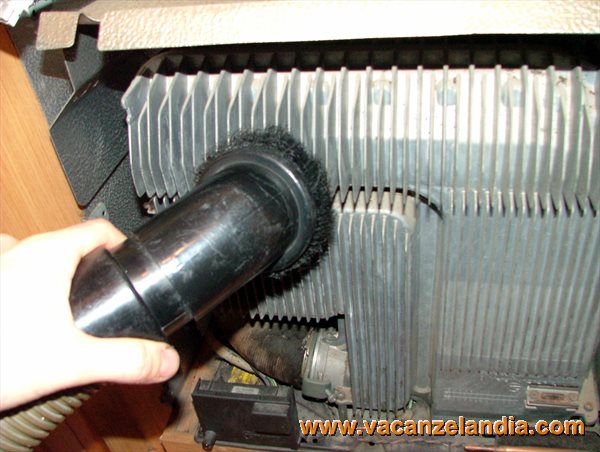

Aspirare la polvere dalla griglia dello scambiatore di calore utilizzando la bocchetta con la spazzola del bidone aspiratutto.

Infine, invertire il tubo e soffiate accuratamente in tutte le fessure dello scambiatore, per rimuovere la polvere dalle parti non raggiunte nelle precedenti operazioni.

pulizia stufa camper trumatic s3002 22pulizia stufa camper trumatic s3002 23

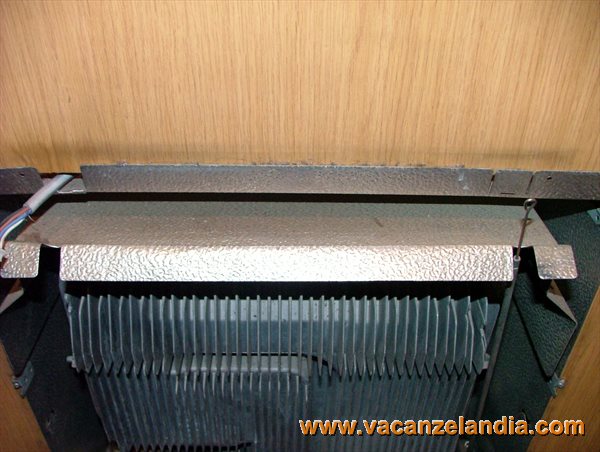

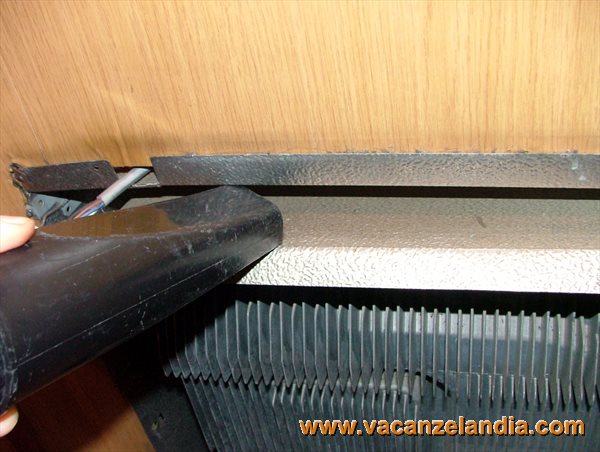

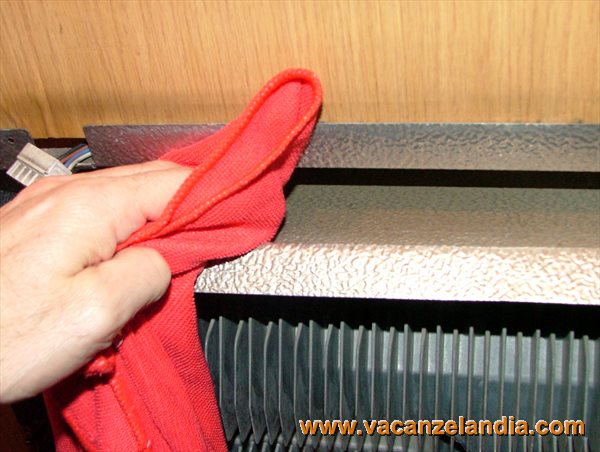

Aspirare la polvere dalla superficie superiore della lamiera del convogliatore.

Pulire accuratamente con panno asciutto o leggermente bagnato con acqua.

ATTENZIONE: si sconsiglia l'uso di detergenti

pulizia stufa camper trumatic s3002 24pulizia stufa camper trumatic s3002 25pulizia stufa camper trumatic s3002 26

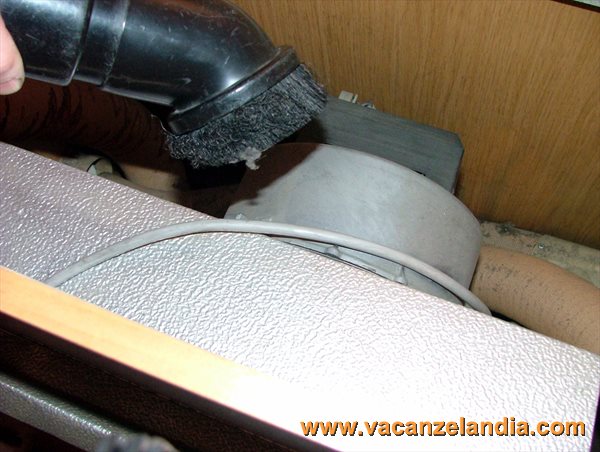

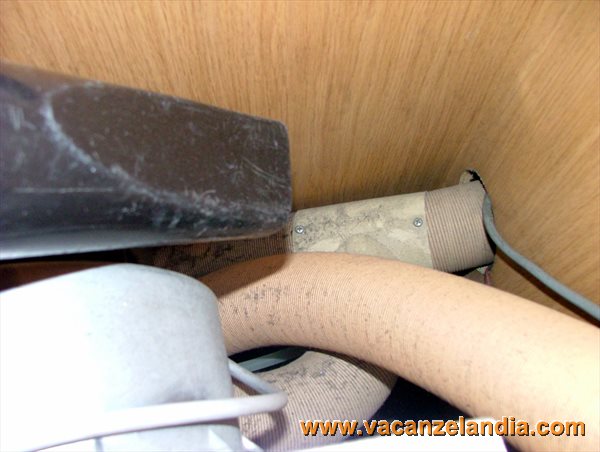

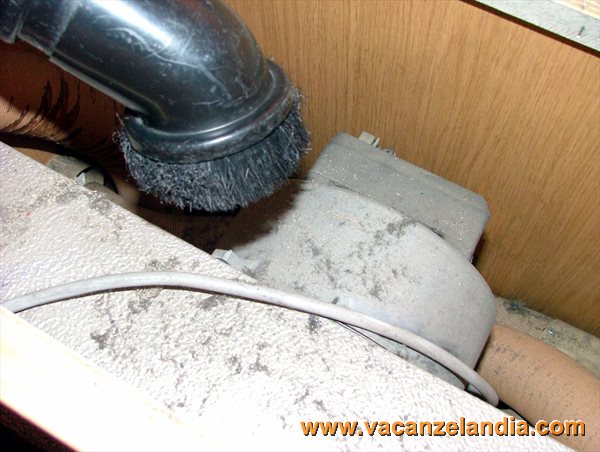

Aspirare la polvere dal vano posteriore della stufa, dove è installato il Trumavent, utilizzando le varie bocchette del bidone aspiratutto.

pulizia stufa camper trumatic s3002 27pulizia stufa camper trumatic s3002 28pulizia stufa camper trumatic s3002 29

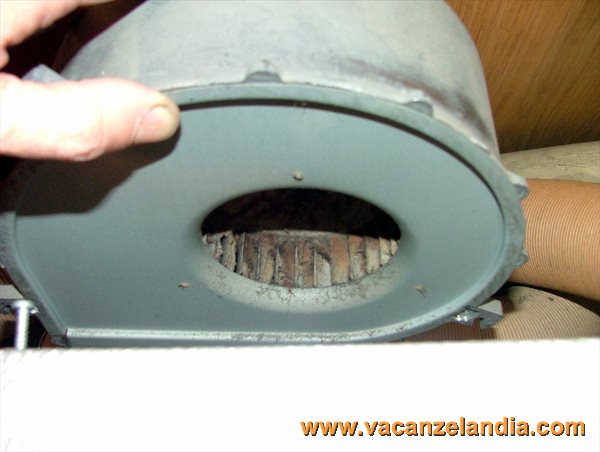

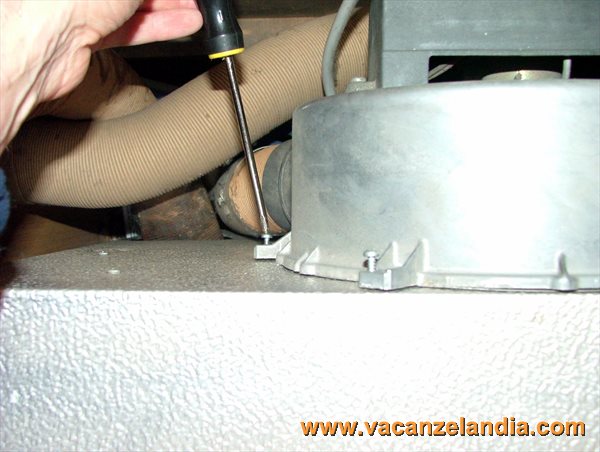

Allentare di qualche giro le tre viti di bloccaggio del Trumavent.

Disaccoppiare il Trumavent dalla parte posteriore della stufa, per accedere alla pulizia delle palette della ventola e del foro di aspirazione.

pulizia stufa camper trumatic s3002 30pulizia stufa camper trumatic s3002 31

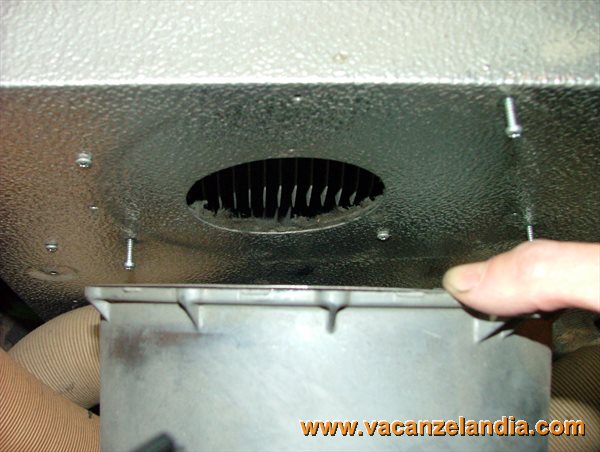

Aspirare la polvere dal foro di aspirazione della parte posteriore della stufa, utilizzando le varie bocchette del bidone aspiratutto.

pulizia stufa camper trumatic s3002 32

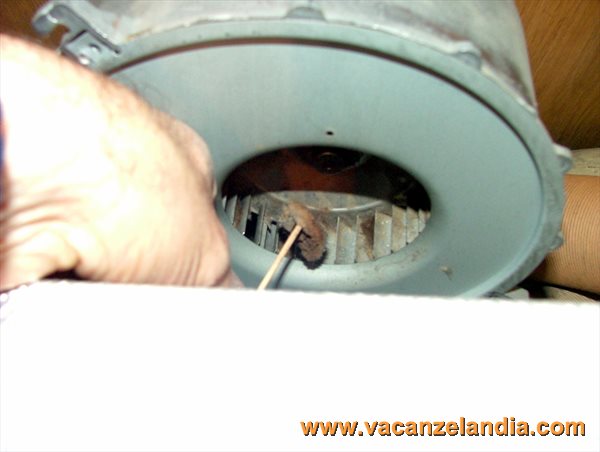

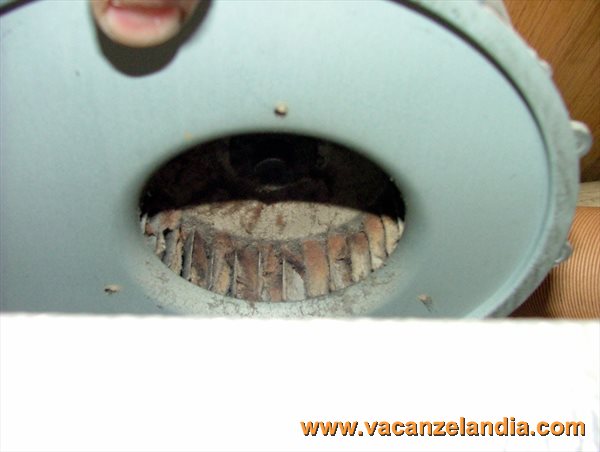

Con uno stecchino di legno togliere tutta la polvere ammassata nelle varie palette della ventola del Trumavent.

pulizia stufa camper trumatic s3002 33pulizia stufa camper trumatic s3002 34


Questa polvere diminuisce notevolmente la portata della ventola e, quindi, l'efficacia della ventilazione.

Si può eseguire questa operazione senza staccare il Trumavent dalle canalizzazioni.

pulizia stufa camper trumatic s3002 35pulizia stufa camper trumatic s3002 36

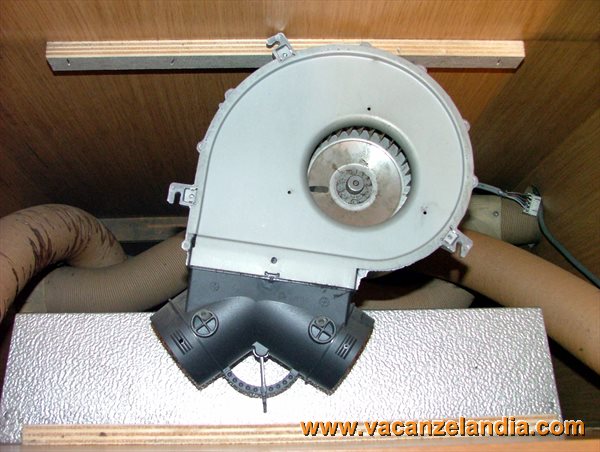

Se vi è più comodo, potete staccare il Trumavent dalle canalizzazioni, rimuovendo le viti di bloccaggio dei condotti, ed eseguire la pulizia in maniera più agevole.

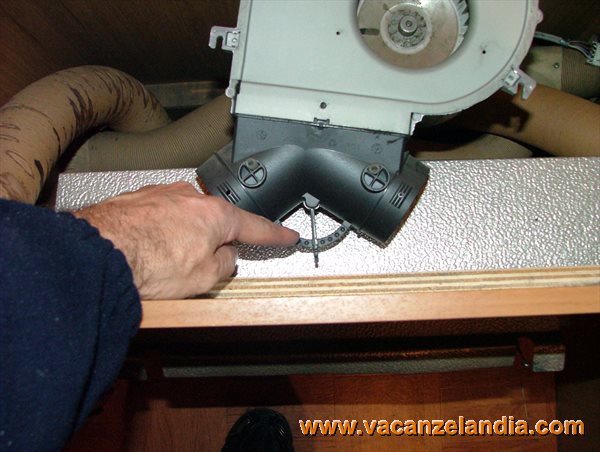

Al centro delle due uscite è presente la levetta del parzializzatore del flusso delle due uscite, per poter differenziare la portata dell'aria tra le due canalizzazioni del riscaldamento.

pulizia stufa camper trumatic s3002 37pulizia stufa camper trumatic s3002 38

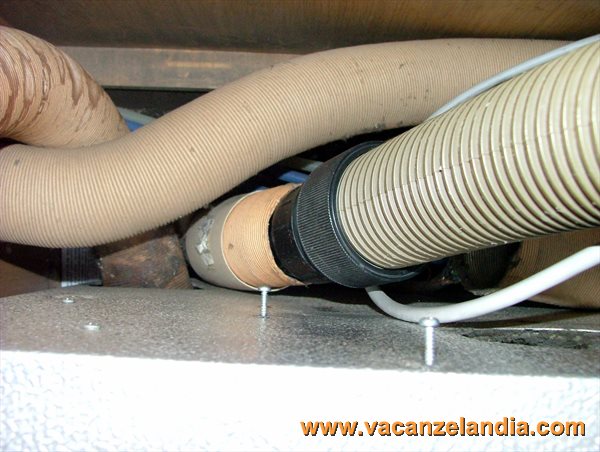

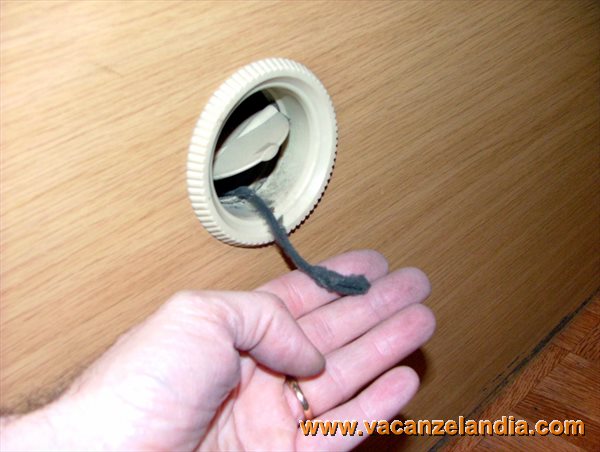

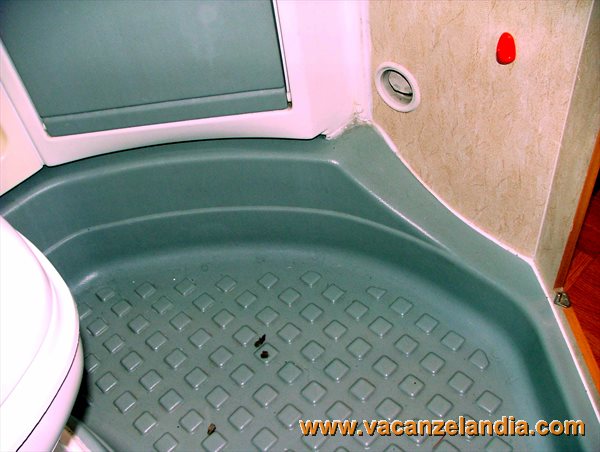

Se avete smontato il Trumavent dalle canalizzazioni, potete invertire il tubo e soffiare accuratamente nei due condotti, affinché la polvere depositata nei tubi possa uscire dalle bocchette aperte distribuite in più punti sul veicolo.

pulizia stufa camper trumatic s3002 39pulizia stufa camper trumatic s3002 40pulizia stufa camper trumatic s3002 41

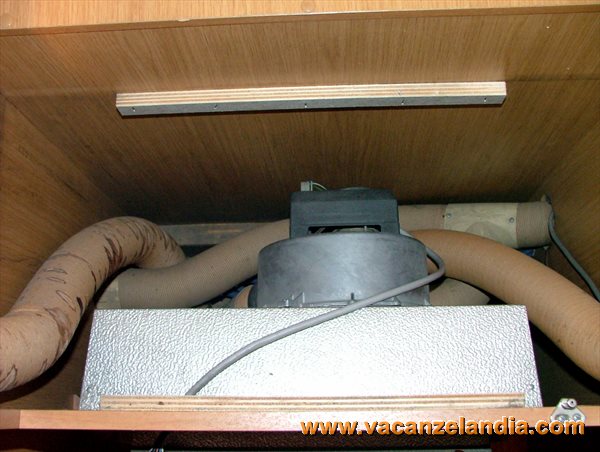

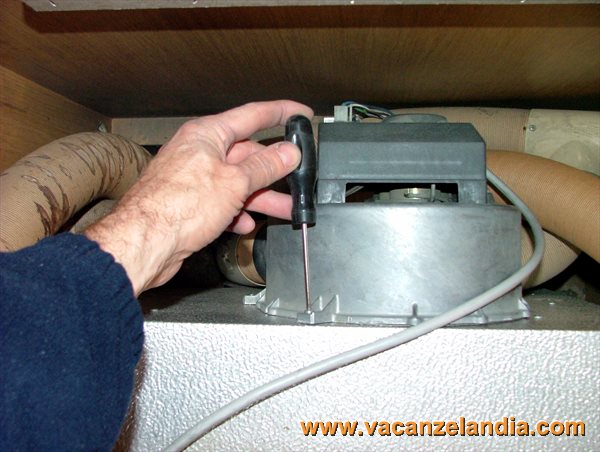

Riposizionare il Trumavent sulle canalizzazioni, facendo attenzione ad accoppiarle perfettamente ed a bloccarle con le viti precedentemente rimosse.

Bloccare il Trumavent sulla stufa serrando a fondo le tre viti.

pulizia stufa camper trumatic s3002 42pulizia stufa camper trumatic s3002 43

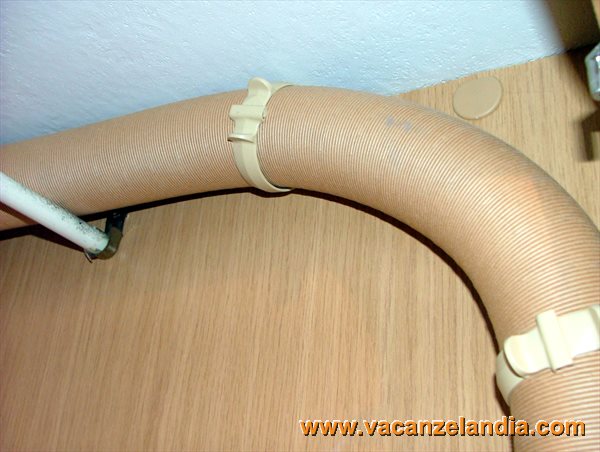

Controllare tutte le canalizzazioni dell'aria: devono essere integre, senza deformazioni o strozzature e tagli.

Controllare la canalizzazione dello scarico dei gas della combustione: deve essere integra, senza deformazioni o strozzature e tagli.>

ATTENZIONE: l'integrità di questa canalizzazione è fondamentale per la sicurezza dell'equipaggio. In caso di dubbia integrità, rivolgersi immediatamente ad un centro assistenza TRUMA.

pulizia stufa camper trumatic s3002 44

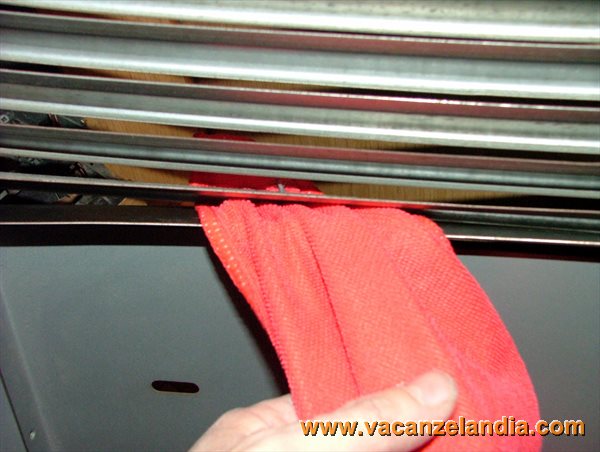

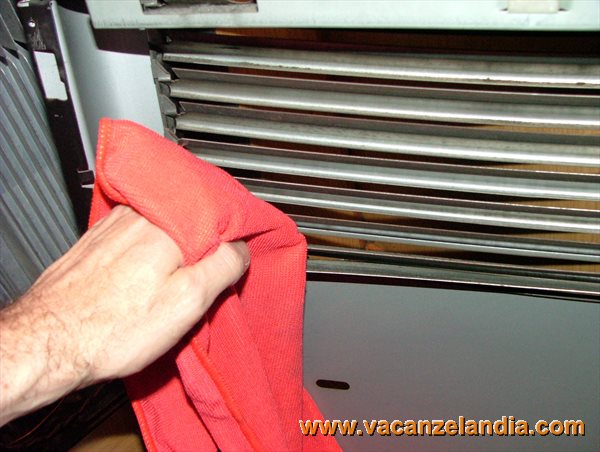

Pulire le lamelle del pannello frontale con uno straccio, facendo attenzione che sono molto taglienti.

pulizia stufa camper trumatic s3002 47pulizia stufa camper trumatic s3002 48

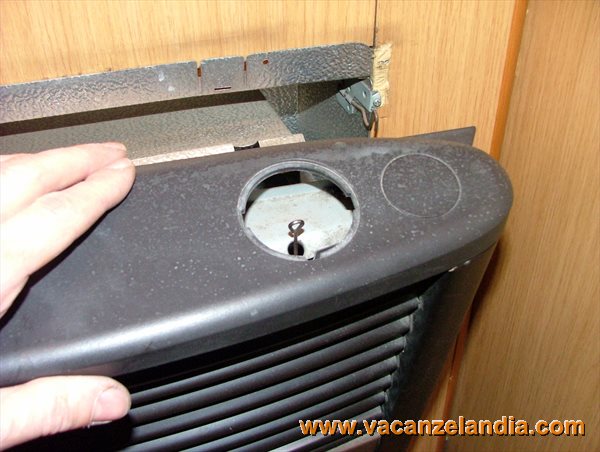

Prendere il pannello frontale e inserire l'asta di comando della manopola di regolazione nella sede del foro della copertura frontale.

pulizia stufa camper trumatic s3002 49

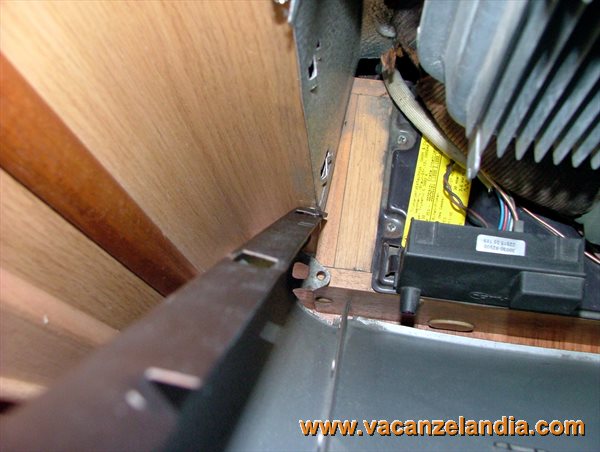

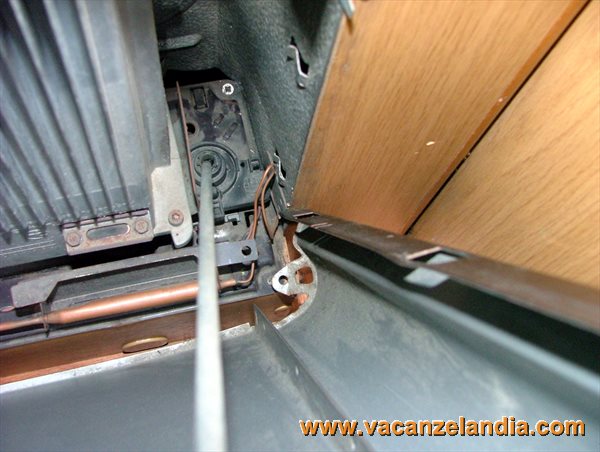

 Appoggiare la copertura frontale sui due supporti inferiori del telaio della stufa.

pulizia stufa camper trumatic s3002 51pulizia stufa camper trumatic s3002 50

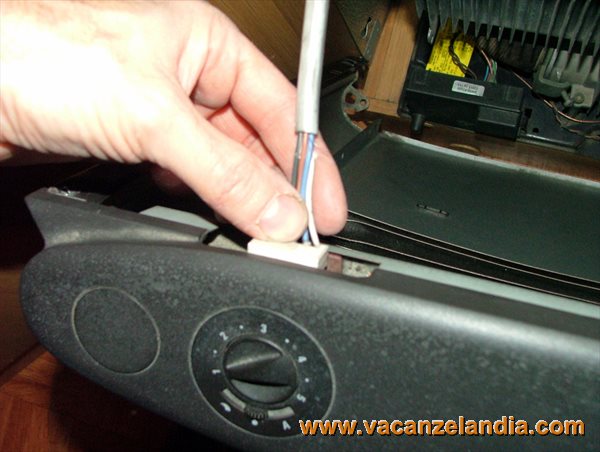

Ricollegare il comando del ventilatore Trumavent, inserendo in connettore, facendo attenzione al verso.

pulizia stufa camper trumatic s3002 52

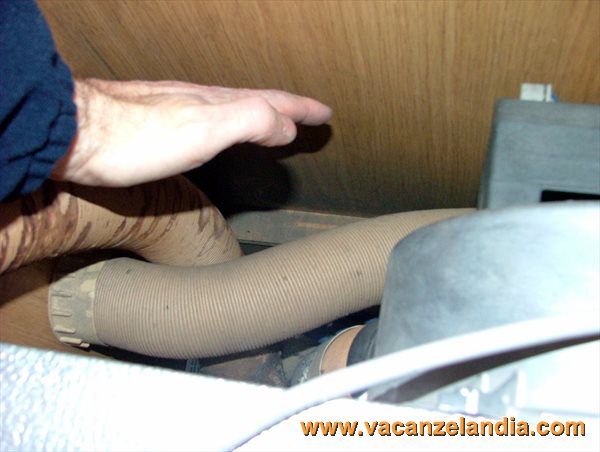

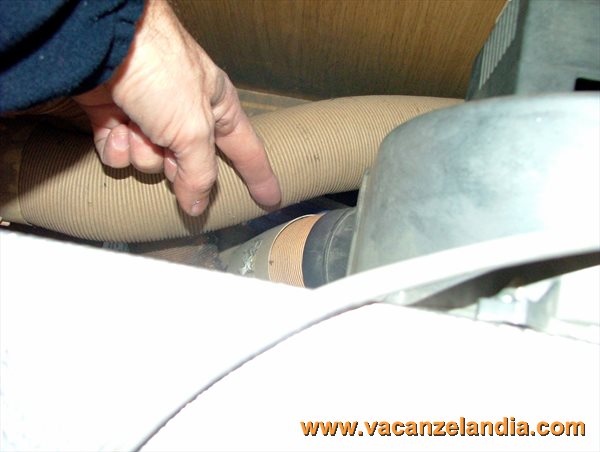

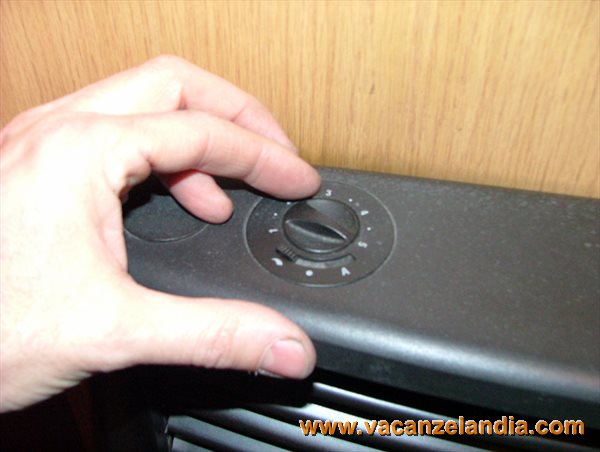

Provare il corretto funzionamento della ventola Trumavent:

- accendere la ventola spostando il selettore a sinistra (funzionamento manuale)

- ruotare la manopola al massimo, su 5

- verificare la corretta tenuta delle canalizzazioni, soprattutto il collegamento con il Trumavent

Se il rimontaggio è stato eseguito correttamente, non ci devono essere uscite di aria nel vano.

pulizia stufa camper trumatic s3002 54pulizia stufa camper trumatic s3002 55pulizia stufa camper trumatic s3002 56

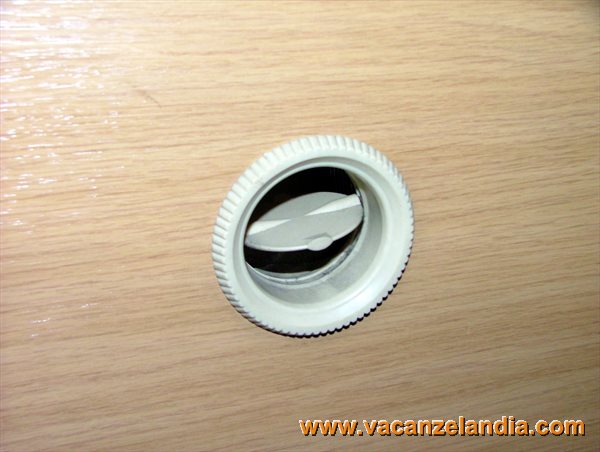

Chiudere tutte le bocchette d'uscita delle canalizzazioni.

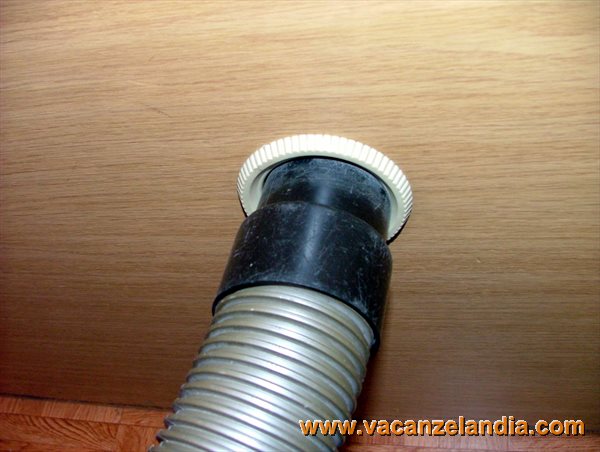

Tenendo la ventola accesa al massimo, aprire una bocchetta ed aspirare con il bidone aspiratutto per qualche secondo. Richiudere la bocchetta.

Ripetere per tutte le altre bocchette.

pulizia stufa camper trumatic s3002 58pulizia stufa camper trumatic s3002 59

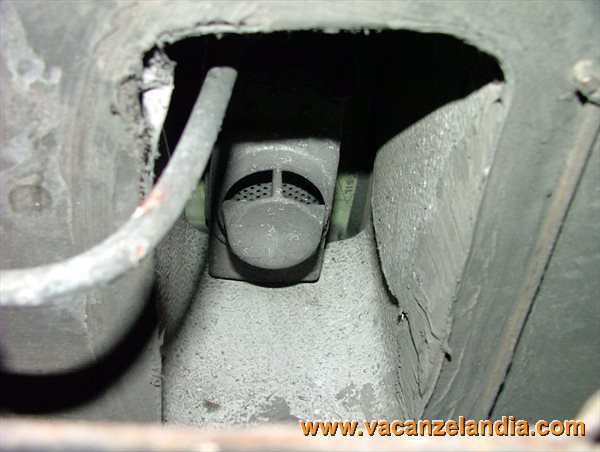

Prima di provare il funzionamento della caldaia, controllare all'esterno, sotto il pianale, se la presa di aspirazione dell'aria della stufa è completamente libera da ostruzioni (sporco, foglie, fango, nidi di vespe, ecc...)

Eseguire gli stessi controlli anche sul camino sopra il tetto.

pulizia stufa camper trumatic s3002 60

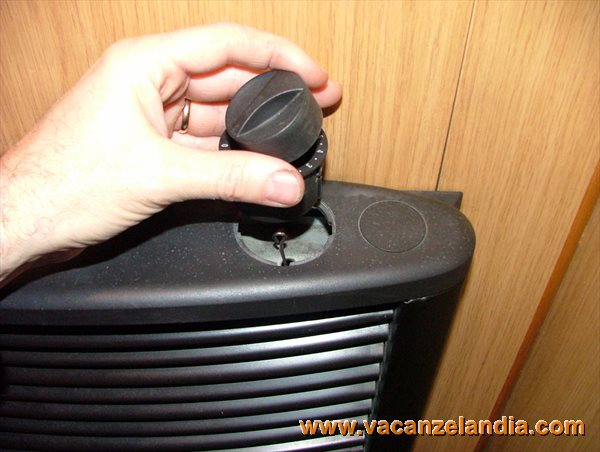

Riposizionare la manopola di accensione e regolazione nella sede del coperchio frontale, inserendola correttamente sull'asta di comando.

pulizia stufa camper trumatic s3002 53

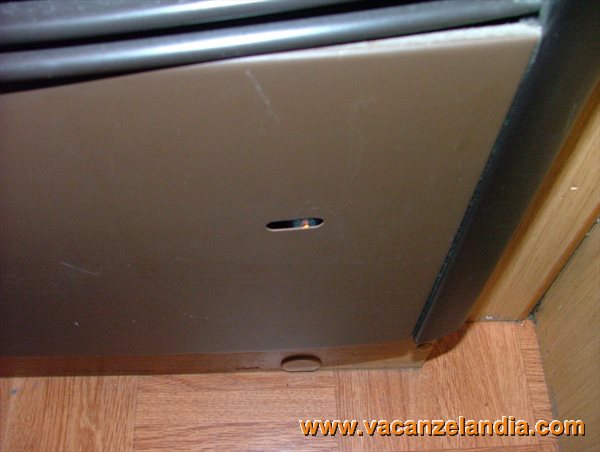

Accendere la stufa e regolare al massimo.

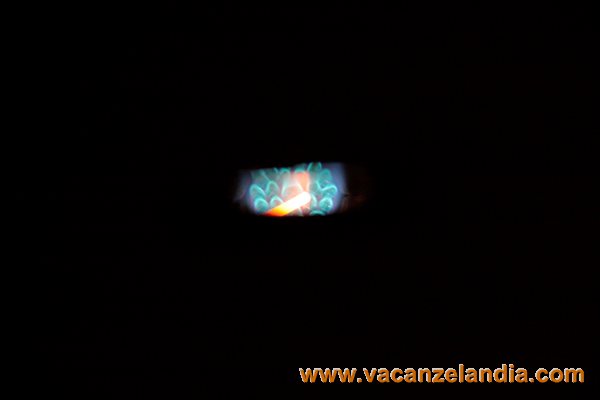

Controllare la combustione:

- la fiamma deve essere azzurra

- la fiamma deve essere ben distribuita su tutto il bruciatore

- la termocoppia deve essere rossa, anche con la fiamma al minimo

In caso di malfunzionamento o fiamma irregolare, rivolgersi immediatamente ad un centro assistenza TRUMA.

pulizia stufa camper trumatic s3002 61pulizia stufa camper trumatic s3002 62

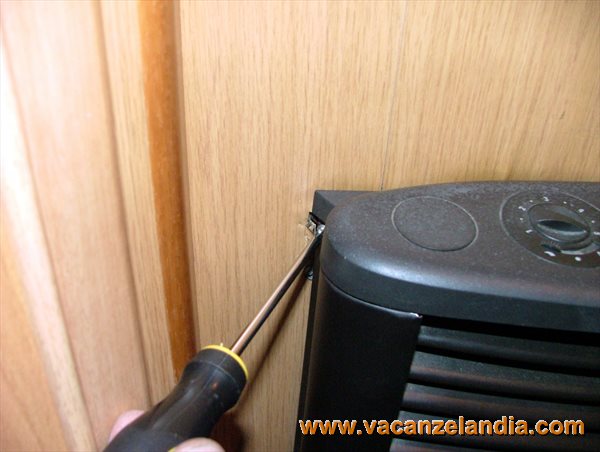

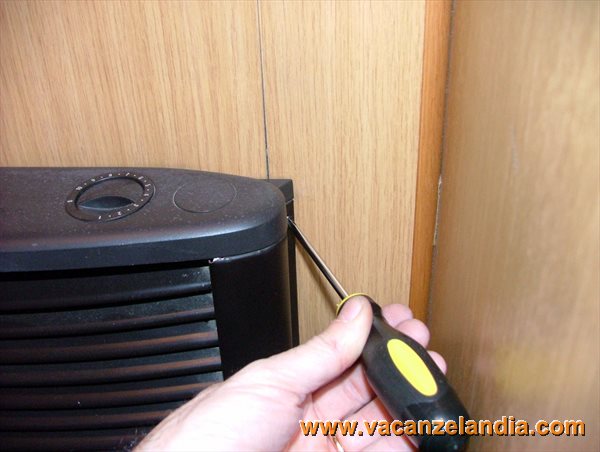

Bloccare il coperchio frontale con le viti precedentemente smontate.

pulizia stufa camper trumatic s3002 64pulizia stufa camper trumatic s3002 63

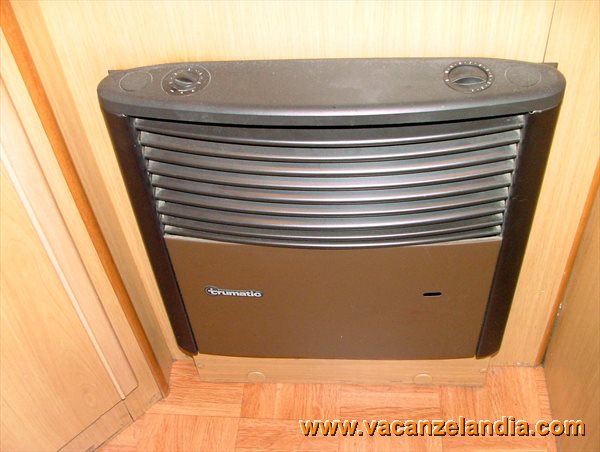

Rimontare le parti di mobilio precedentemente rimosse per facilitare le operazioni.

pulizia stufa camper trumatic s3002 67pulizia stufa camper trumatic s3002 65


 BUON LAVORO!
